产品应用:
结构化布线系统，适用于大楼主干垂直布线系统及开放式办公室;还有市内、近郊和局部地区的通信线路中。

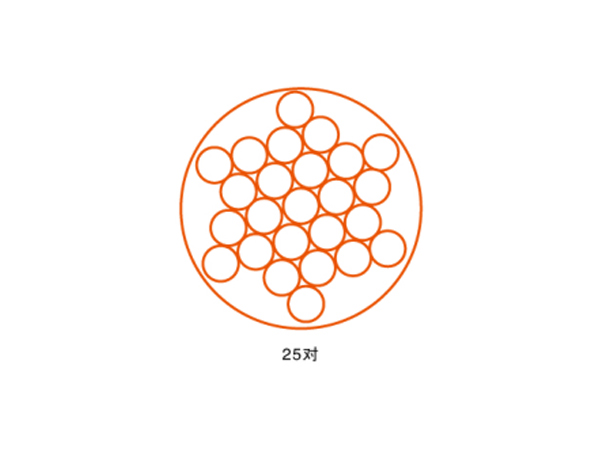

产品结构:
导体采用高纯无氧铜，高密度聚Z烯(HDPE)绝緣，线材绞合工艺，聚氯乙烯护套。
相关参数:
导体线径24AWG
护套
PVC
工作温度-20C--60C
安装温度0C--60C
传输特性，参照EATIA58-B.2-1 6类规范(20C*3C ) | |||||||||
频率IMHZ)FREQUENCY | 1 | 4 | 10 | 16 | 20 | 31.25 | 62.5 | 100 | 155 |
衰减(dB/100m 1 ATTENUATION | 2.0 | 3.7 | 5.9 | 7.4 | 8.3 | 10.3 | 15.6 | 19.4 | 29.4 |
近端串扰(dB)NEXT | 69.2 | 60.5 | 53.3 | 50.8 | 49.4 | 47.1 | 42.0 | 38.6 | 37.5 |
综合近端串扰(dB )PSNEXT | 68.0 | 57.3 | 51.9 | 48.8 | 47.2 | 44.1 | 40.1 | 36.5 | 35.6 |
近端串音衰减1 dB )ACR | 69.1 | 57.2. | 48.5 | 43.8 | 41.0 | 35.3 | 26.4 | 19.9 | 17.6 |
综合近端串音衰减PS ACR | 652 | 54.1 | 45.8 | 40.9 | 399 | 35.1 | 25.6 | 17.1 | 14.9 |
等效远端串扰1d81 ELFEXT | 75.0 | 68.3 | 54.9 | 50.8 | 46.5 | 43.0 | 36.8 | 33.1 | 30.5 |
综合等效远端串扰 PS ELFEXT | 729 | 66.5 | 53.1 | 48.5 | 45.0 | 40.3 | 35.0 | 30.5 | 28.4 |
回波损耗(dB)RETURN LOSS | 25.0 | 28.0 | 29.0 | 30.0 | 30.0 | 29.0 | 27.0 | 26 | 26 |
说明 | 订货号 |
超五类25对非屏蔽大对数线缆 | YC5201/93 |
